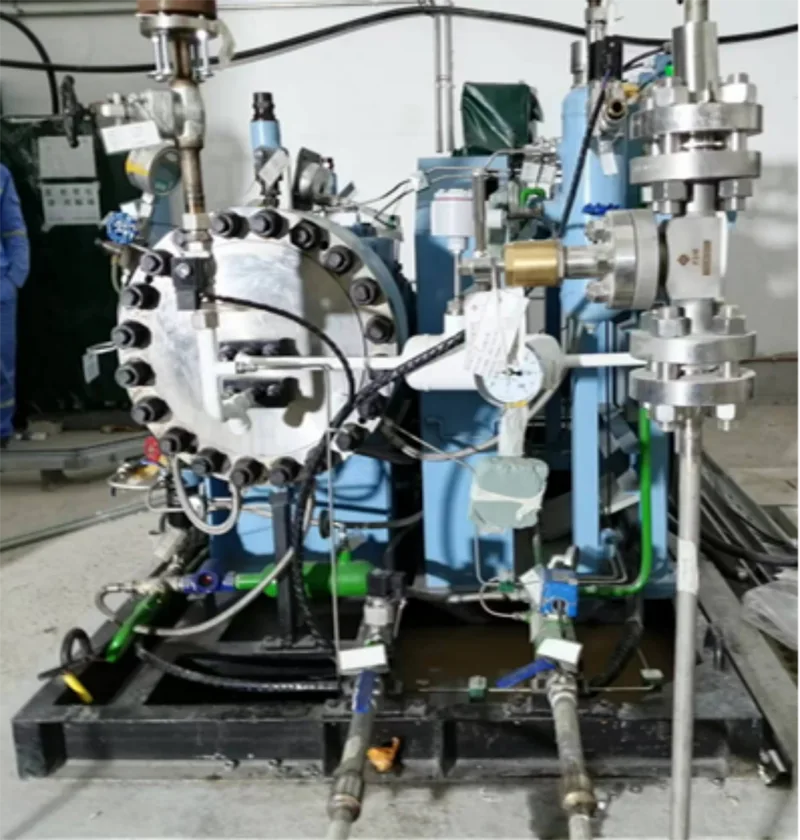

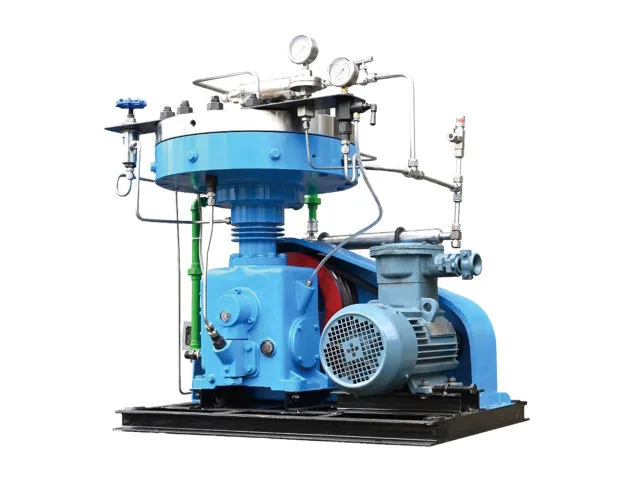

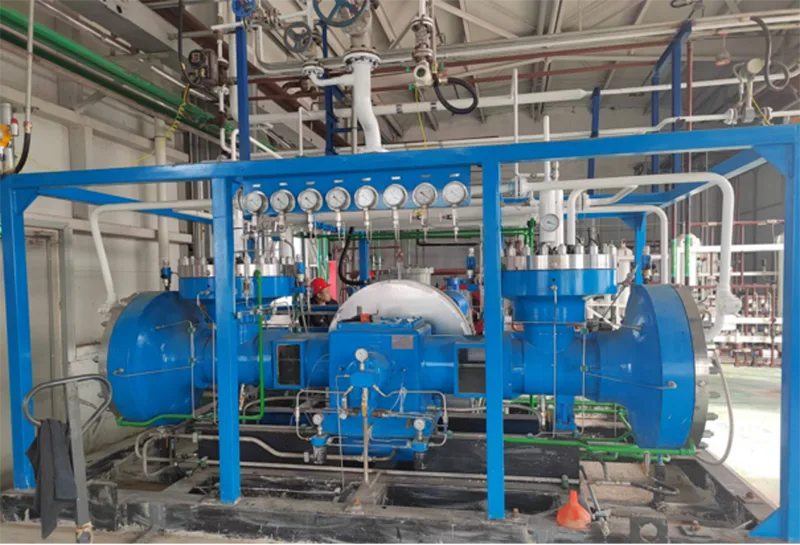

Máy nén màng Z

Máy nén màng Z sử dụng màng ngăn linh hoạt để tách buồng khí khỏi các bộ phận thủy lực và cơ khí của máy nén. Trong quá trình vận hành, màng ngăn di chuyển cùng với dầu thủy lực để thay đổi thể tích của buồng khí và hoàn thành chu trình hút và nén. Bởi vì khí nén vẫn được tách ra khỏi dầu bôi trơn nên đường dẫn khí phù hợp cho các ứng dụng trong đó độ tinh khiết của khí, độ kín có kiểm soát hoặc khả năng tương thích khí đặc biệt là quan trọng. Sự sắp xếp theo hình chữ Z và cấu hình một tầng cung cấp nền tảng thiết bị thiết thực cho các nhiệm vụ nén này.

Đường dẫn khí không dầu

Đối với quá trình nén màng ngăn, độ tinh khiết của khí phụ thuộc phần lớn vào việc giữ cho buồng khí tách biệt khỏi hệ thống bôi trơn. Cơ hoành tạo thành rào cản làm việc giữa khí nén và dầu thủy lực, do đó dầu bôi trơn không đi vào buồng khí trong quá trình hoạt động bình thường.

Sự sắp xếp này làm cho Máy nén màng Z phù hợp với các loại khí mà dầu mang theo hoặc tiếp xúc với phương tiện bôi trơn có thể ảnh hưởng đến thiết bị hạ nguồn, chất lượng sản phẩm hoặc điều kiện quy trình. Nó đặc biệt liên quan đến các hệ thống khí đặc biệt và có độ tinh khiết cao.

Niêm phong cho dịch vụ khí đặc biệt

Buồng khí kèm theo và màng ngăn cách cung cấp đường nén được kiểm soát cho các loại khí cần xử lý cẩn thận. Cấu hình dòng Z có thể được sử dụng cho các loại khí trơ cũng như các loại khí dễ cháy, nổ, độc hại và các loại khí đặc biệt khác, tùy thuộc vào việc xác minh vật liệu và điều kiện vận hành cần thiết.

Làm mát và vận hành liên tục

Máy nén màng Z sử dụng nước làm mát tuần hoàn để kiểm soát nhiệt độ vận hành trong quá trình nén khí. Yêu cầu làm mát phụ thuộc vào khí, tỷ lệ áp suất, tốc độ dòng chảy và điều kiện vận hành, do đó cấu hình làm mát cuối cùng phải phù hợp với mô hình và nhiệm vụ quy trình đã chọn.

Các mẫu hiện có hoạt động ở tốc độ khoảng 400–420 vòng/phút, tùy thuộc vào cấu hình. Xếp hạng công suất nằm trong khoảng từ 3 kW đối với các thiết bị dòng chảy thấp nhỏ gọn đến 30 kW đối với các mẫu có dòng chảy cao hơn trong phạm vi dòng Z hiện tại.

Thông số kỹ thuật

Ứng dụng công nghiệp điển hình

Máy nén màng Z có thể được cấu hình cho các nhiệm vụ nén khí khác nhau trong:

· Hệ thống cung cấp khí có độ tinh khiết cao

· Xử lý khí đặc biệt và hiếm

· Quy trình hóa học và hóa dầu

· Hydro và các hệ thống khí liên quan đến năng lượng khác

· Thiết bị khí đốt trong phòng thí nghiệm và thử nghiệm

· Hệ thống nạp và thu hồi khí

· Nén khí trơ

· Các ứng dụng khí dễ cháy hoặc nổ đã chọn

· Xử lý khí độc hại hoặc nguy hiểm khác

· Hệ thống xử lý khí áp suất cao

Cấu hình máy nén thực tế phụ thuộc vào đặc tính khí, điều kiện áp suất, lưu lượng yêu cầu và yêu cầu vận hành tại chỗ.

Cấu hình kỹ thuật

Câu hỏi thường gặp

1. Máy nén màng Z có thể xử lý những loại khí nào?

Dòng Z có thể được cấu hình cho các loại khí có độ tinh khiết cao, trơ, dễ cháy và nổ, độc hại và các loại khí đặc biệt khác. Thành phần khí và điều kiện vận hành cần được xem xét trước khi chọn máy nén.

2. Khí nén có tiếp xúc với dầu bôi trơn không?

Không. Cơ hoành ngăn cách buồng khí với phần thủy lực và bôi trơn, ngăn chặn sự tiếp xúc trực tiếp thông thường giữa khí nén và dầu bôi trơn.

3. Áp suất đầu ra tối đa có sẵn trong các mẫu dòng Z được liệt kê là bao nhiêu?

Trong số các mẫu được cung cấp, GZ-1.1/21-270 có áp suất đầu ra là 27 MPa(G). Áp suất áp dụng phụ thuộc vào model đã chọn, điều kiện đầu vào và lưu lượng yêu cầu.

4. Dòng Z có phù hợp với khí có độ tinh khiết cao không?

Đúng. Buồng khí cách ly có màng ngăn giữ khí nén tách biệt khỏi hệ thống bôi trơn, giúp máy nén phù hợp với nhiều ứng dụng khí có độ tinh khiết cao.

5. Jinding cần thông tin gì để báo giá?

Jinding cần áp suất và nhiệt độ đầu vào, áp suất đầu ra, tốc độ dòng chảy yêu cầu, thành phần khí, yêu cầu vận hành và đối với các loại khí đặc biệt, dữ liệu tính chất vật lý và hóa học có liên quan.

6. Làm cách nào để chọn giữa các mẫu dòng Z khác nhau?

Mô hình nên được lựa chọn theo sự kết hợp của loại khí, áp suất đầu vào, áp suất đầu ra, tốc độ dòng chảy và điều kiện vận hành. Jinding có thể đề xuất cấu hình phù hợp sau khi xem xét dữ liệu quy trình hoàn chỉnh.
