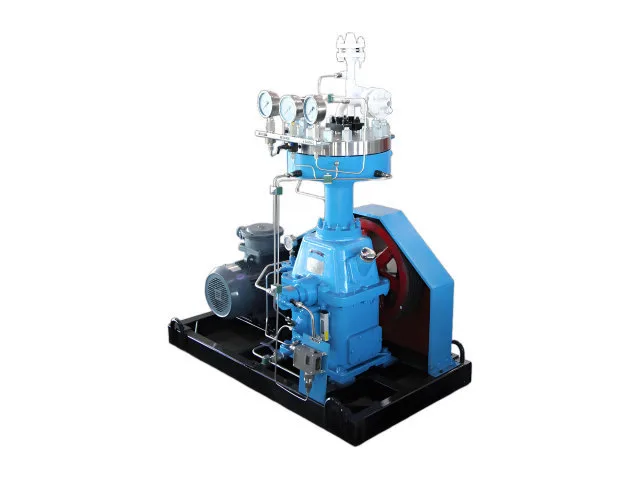

Một màng ngăn cách buồng nén với hệ thống thủy lực và bôi trơn bên trong Máy nén màng GZ1. Khí được nén nhờ chuyển động của màng ngăn chứ không phải do piston hoạt động trực tiếp trong buồng khí, giúp giữ dầu không lọt vào đường dẫn khí. Là máy nén một cấp, GZ1 có sẵn các cấu hình từ dịch vụ áp suất cao lưu lượng thấp đến các ứng dụng lưu lượng cao hơn với tỷ lệ áp suất vừa phải. Việc lựa chọn dựa trên sự kết hợp thực tế của lưu lượng khí, áp suất hút, áp suất khí thải, nhiệt độ và tính chất khí.
|
Người mẫu |
Môi trường nén |
Tốc độ dòng chảy thể tích |
Áp suất hút |
Áp suất xả |
Tốc độ |
kích thước tổng thể |
Cân nặng |
Động cơ điện |
|
|
Công suất (kW) |
Điện áp(V) |
||||||||
|
GZ1-3/4 |
Khí có độ tinh khiết cao, khí trơ, khí dễ cháy nổ, khí độc và các loại khí đặc biệt khác |
3 |
1atm |
0.4 |
400～430 |
1500×1000×1500 |
0.8 |
1.5 |
≈380 |
|
GZ1-4/1～12 |
4 |
0.1 |
1.2 |
2.2 |
|||||
|
GZ1-5/13 |
5 |
1atm |
1.3 |
1.5 |
|||||
|
GZ1-10/5 |
10 |
1atm |
0.5 |
2.2 |
|||||
|
GZ1-10/2～13 |
10 |
0.2 |
1.3 |
3 |
|||||
|
GZ1-12/1～12 |
12 |
0.1 |
1.2 |
3 |
|||||
|
GZ1-40/7～16 |
40 |
0.7 |
1.6 |
5.5 |
|||||
|
GZ1-40/8～15 |
40 |
0.8 |
1.5 |
5.5 |
|||||
|
GZ1-50/6～12 |
50 |
0.6 |
1.2 |
3 |
|||||
|
GZ1-60/10～13 |
60 |
1 |
1.3 |
5.5 |
|||||
|
GZ1-3/10～160 |
3 |
1 |
15.7 |
3 |
|||||
|
GZ1-5/13～200 |
5 |
1.3 |
19.6 |
1.5 |
|||||
|
GZ1-5/11～150 |
5 |
1.1 |
14.7 |
1.5 |
|||||
|
GZ1-6/13～160 |
6 |
1.3 |
15.7 |
2.2 |
|||||
|
GZ1-8/5～25 |
8 |
0.5 |
2.5 |
2.2 |
|||||
|
GZ1-10/4～50 |
10 |
0.4 |
5 |
3 |
|||||
|
GZ1-10/70～80 |
10 |
7 |
8 |
5.5 |
|||||
|
GZ1-10/30～220 |
10 |
3 |
21.6 |
4 |
|||||
|
GZ1-10/50～250 |
10 |
5 |
24.5 |
5.5 |
|||||
|
GZ1-20/10～500 |
20 |
1 |
49 |
3 |
|||||
|
GZ1-25/8～20 |
25 |
0.8 |
2 |
3 |
|||||
|
GZ1-30/20～55 |
30 |
2 |
5.5 |
5.5 |
|||||
|
GZ1-50/140～200 |
50 |
14 |
19.6 |
5.5 |
|||||
|
GZ1-60/18～30 |
60 |
1.8 |
3 |
5.5 |
|||||
|
GZ1-60/130～200 |
60 |
13 |
19.6 |
3 |
|||||
Đối với các hệ thống khí có độ tinh khiết cao, việc duy trì độ sạch của khí có thể quan trọng hơn việc chỉ đạt được áp suất xả cần thiết. GZ1 sử dụng màng ngăn để tách buồng khí khỏi bộ phận thủy lực và bôi trơn. Do đó, khí nén vẫn ở phía khí của màng ngăn thay vì đi qua buồng nén được bôi trơn bằng dầu.
Cấu hình này rất hữu ích khi việc mang dầu có thể ảnh hưởng đến chất lượng khí, thiết bị tiếp theo hoặc chính quy trình.
Một số hệ thống khí yêu cầu tăng áp suất đáng kể mà không cần lưu lượng khí lớn. Cấu hình GZ1 đáp ứng loại nhiệm vụ này, bao gồm các mẫu như GZ1-3/10–160, GZ1-5/13–200 và GZ1-20/10–500.
Ví dụ: GZ1-20/10–500 được chỉ định ở tốc độ 20 Nm³/h với áp suất hút 1 MPa và áp suất xả 49 MPa. Việc lựa chọn mô hình vẫn phụ thuộc vào đặc tính khí thực tế và điều kiện vận hành.
Phạm vi GZ1 không giới hạn ở lực hút áp suất khí quyển. Các mô hình có sẵn bao gồm áp suất đầu vào từ điều kiện áp suất thấp đến nguồn khí có áp suất đáng kể, bao gồm các cấu hình ở mức 1,0, 1,3, 3,0, 5,0, 13,0 và 14,0 MPa.
Điều này mang lại cho các kỹ sư nhiều lựa chọn hơn khi tích hợp máy nén với nguồn cung cấp khí đốt, bình chứa hoặc dây chuyền xử lý hiện có.
Các loại khí có độ tinh khiết cao, khí trơ, khí dễ cháy nổ, khí độc và các loại khí đặc biệt khác đòi hỏi phải có vật liệu, vật liệu và biện pháp kiểm soát vận hành phù hợp. Nguyên lý nén màng ngăn cung cấp một buồng khí kín và tách khí ra khỏi hệ thống bôi trơn.
Đối với phương tiện đặc biệt, thành phần khí và các tính chất vật lý và hóa học phải được xem xét trước khi xác nhận cấu hình máy nén. Khả năng tương thích vật liệu và điều kiện vận hành là một phần của quá trình lựa chọn.
Một mô hình máy nén không thể được chọn chính xác chỉ từ tốc độ dòng chảy. Hai hệ thống có cùng lưu lượng khí có thể yêu cầu cấu hình máy nén hoàn toàn khác nhau nếu áp suất hút, áp suất xả, thành phần khí hoặc nhiệt độ vận hành của chúng khác nhau.
Jinding có thể đánh giá dữ liệu vận hành hoàn chỉnh và đề xuất cấu hình GZ1 phù hợp dựa trên điều kiện áp suất và lưu lượng khí cần thiết.

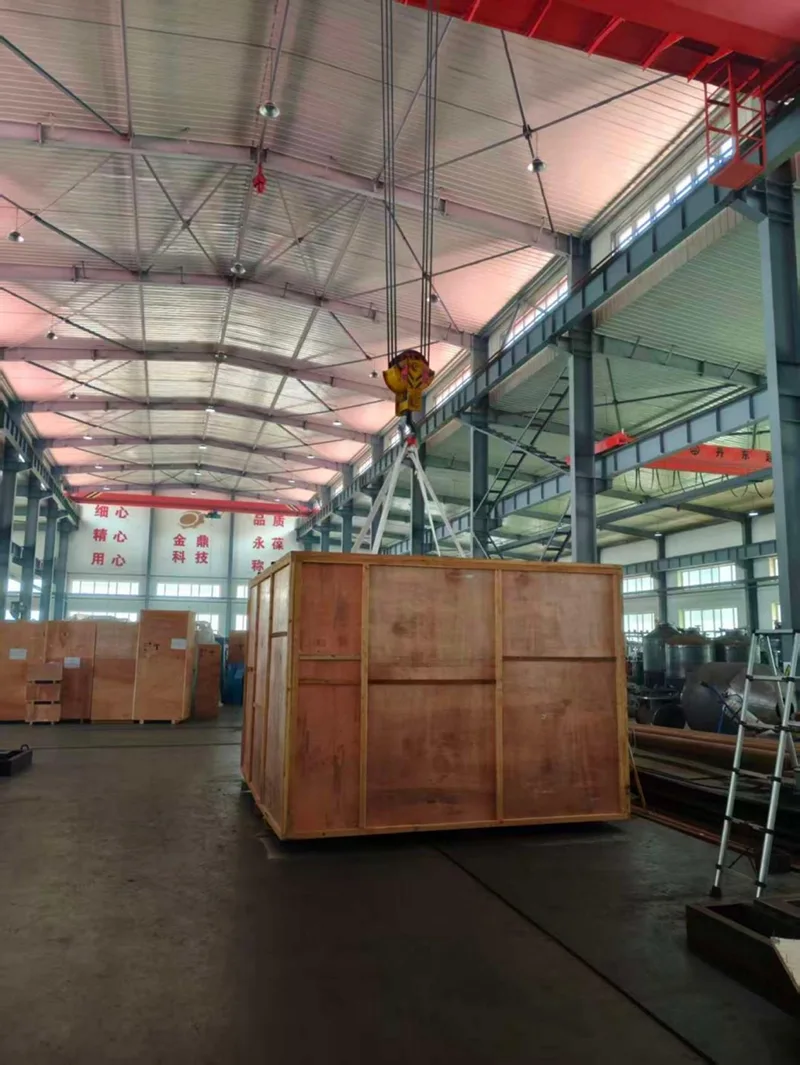

Jinding xử lý việc chuẩn bị và phân phối máy nén màng theo cấu hình thiết bị và yêu cầu vận chuyển. Trước khi vận chuyển, máy nén được chuẩn bị để tải và việc bố trí thiết bị được kiểm tra theo yêu cầu vận chuyển.

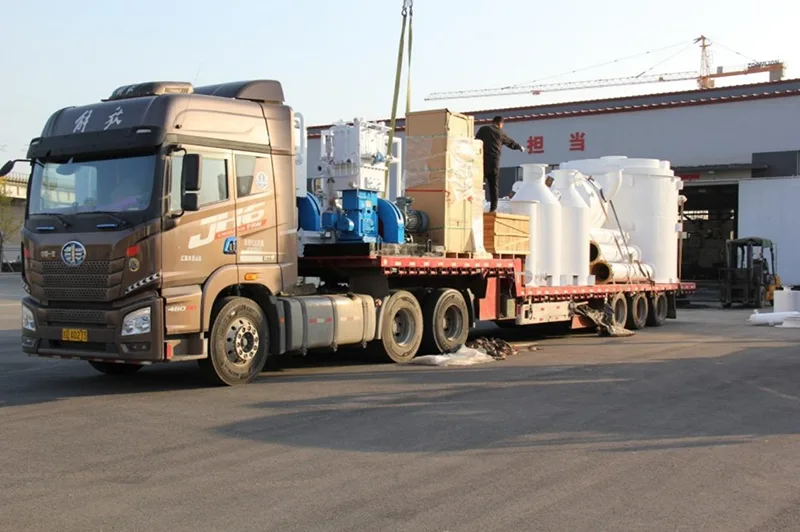

Đối với các máy nén công nghiệp lớn hơn, việc chất tải và vận chuyển yêu cầu bố trí nâng hạ phù hợp và định vị an toàn trong quá trình vận chuyển. Quá trình giao hàng có thể được điều phối theo kích thước thiết bị, điểm đến và yêu cầu của khách hàng.
Cấu hình GZ1 có thể được sử dụng cho các loại khí có độ tinh khiết cao, khí trơ, khí dễ cháy và nổ, khí độc và các loại khí đặc biệt khác. Thành phần khí thực tế phải được xem xét trước khi lựa chọn vật liệu và cấu hình máy nén.
Trong số các mẫu được cung cấp, GZ1-20/10–500 đạt áp suất xả 49 MPa. Các mô hình khác bao gồm các phạm vi áp suất khác nhau, do đó nên chọn mô hình phù hợp theo điều kiện dòng chảy và đầu vào yêu cầu.
Cơ hoành ngăn cách buồng khí với phần thủy lực và bôi trơn, do đó khí nén thường không tiếp xúc trực tiếp với dầu bôi trơn. Điều này làm cho cấu hình phù hợp với nhiều ứng dụng khí có độ tinh khiết cao.
Có, dòng GZ1 có thể được cấu hình cho các ứng dụng khí dễ cháy, nổ và độc hại được chọn. Bởi vì các đặc tính của khí thay đổi đáng kể nên thành phần khí, áp suất vận hành, nhiệt độ và các dữ liệu vật lý và hóa học liên quan phải được cung cấp trước khi lựa chọn.
Bắt đầu với tốc độ dòng chảy, áp suất hút và áp suất xả cần thiết. Thành phần khí, nhiệt độ đầu vào và yêu cầu vận hành cũng rất quan trọng. Jinding sau đó có thể kết hợp các điều kiện này với cấu hình GZ1 có sẵn.
Vui lòng cung cấp áp suất và nhiệt độ đầu vào, áp suất khí thải cần thiết, tốc độ dòng thể tích, môi trường nén và yêu cầu vận hành. Đối với các loại khí đặc biệt, hãy cung cấp thành phần khí và các tính chất vật lý và hóa học liên quan để có thể đánh giá đúng cấu hình máy nén.
