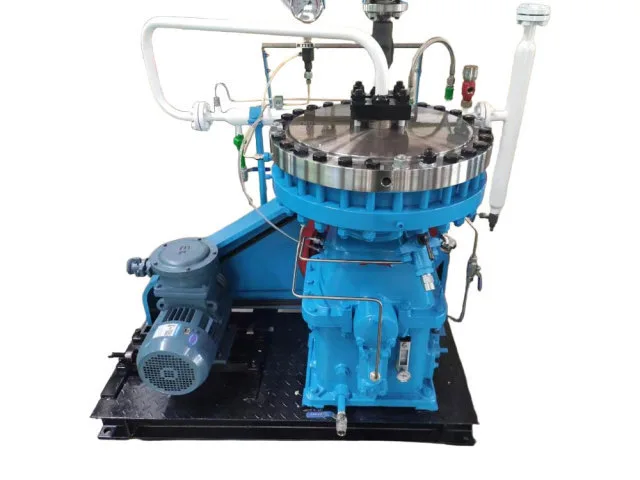

Máy nén khí phải phù hợp với các điều kiện ở cả hai phía của quy trình. Máy nén màng GZ3 cung cấp các kết hợp khác nhau giữa áp suất đầu vào, áp suất đầu ra và thông lượng khí để có thể chọn thiết bị phù hợp với quy trình thực tế thay vì xoay quanh một nhiệm vụ tiêu chuẩn duy nhất. Phạm vi này bao gồm các thiết bị nhỏ gọn dành cho lượng khí tương đối nhỏ cũng như cấu hình dòng chảy lớn hơn, trong khi một số mẫu được thiết kế để tăng áp suất đáng kể. Điều này làm cho dòng sản phẩm GZ3 có thể áp dụng cho các nhiệm vụ tăng áp, điều áp và chuyển khí trong đó độ tinh khiết của khí và khả năng nén có kiểm soát là quan trọng.
|
Người mẫu |
Môi trường nén |
Tốc độ dòng chảy thể tích |
Áp suất hút |
Áp suất xả |
Tốc độ |
kích thước tổng thể |
Cân nặng |
Động cơ điện |
|
|
Công suất (kW) |
Điện áp(V) |
||||||||
|
GZ3-20/13 |
Khí có độ tinh khiết cao, khí trơ, khí dễ cháy nổ, khí độc và các loại khí đặc biệt khác |
20 |
1atm |
1.3 |
400～430 |
1650×1050×1650 |
1.9 |
7.5 |
≈380 |
|
GZ3-20/16 |
20 |
1atm |
1.6 |
11 |
|||||
|
GZ3-25/7 |
25 |
1atm |
0.7 |
7.5 |
|||||
|
GZ3-30/12 |
30 |
1atm |
1.2 |
11 |
|||||
|
GZ3-40/10 |
40 |
1atm |
1 |
11 |
|||||
|
GZ3-45/0,5-10 |
45 |
0.05 |
1 |
15 |
|||||
|
GZ3-85/2-15 |
85 |
0.2 |
1.5 |
15 |
|||||
|
GZ3-110/7-13 |
110 |
0.7 |
1.3 |
11 |
|||||
|
GZ3-140/4-16 |
140 |
0.4 |
1.6 |
15 |
|||||
|
GZ3-240/8-10 |
240 |
0.8 |
1 |
11 |
|||||
|
GZ3-12/36-410 |
12 |
3.6 |
40.2 |
11 |
|||||
|
GZ3-20/13-200 |
20 |
1.3 |
19.6 |
7.5 |
|||||
|
GZ3-25/2-30 |
25 |
0.2 |
3 |
11 |
|||||
|
GZ3-30/12-160 |
30 |
1.2 |
15.7 |
11 |
|||||
|
GZ3-40/6-70 |
40 |
0.6 |
7 |
15 |
|||||
|
GZ3-40/70-450 |
40 |
7 |
44.1 |
18.5 |
|||||
|
GZ3-50/4.5-40 |
50 |
0.45 |
4 |
18.5 |
|||||
|
GZ3-50/16-150 |
50 |
1.6 |
14.7 |
15 |
|||||
|
GZ3-70/10-70 |
70 |
1 |
7 |
15 |
|||||
|
GZ3-90/100-340 |
90 |
9.8 |
33.3 |
22 |
|||||
|
GZ3-60～90/7～10-60 |
60～90 |
0,7～1,0 |
6 |
15 |
|||||
|
GZ3-120/70-200 |
120 |
7.0 |
19.6 |
22 |
|||||
|
GZ3-150/6-20 |
150 |
0.6 |
2 |
11 |
|||||
|
GZ3-180/12-40 |
180 |
1.2 |
4 |
18.5 |
|||||
Việc chọn máy nén màng GZ3 yêu cầu phải kết hợp mô hình với cả lưu lượng khí cần thiết cũng như áp suất đầu vào và xả. Chỉ riêng số model không cung cấp đủ thông tin để xác định xem cấu hình có phù hợp với một quy trình cụ thể hay không.
Đối với các ứng dụng có áp suất hút gần với áp suất khí quyển, các model như GZ3-20/13, GZ3-25/7, GZ3-30/12 và GZ3-40/10 đáp ứng các yêu cầu về lưu lượng khí khác nhau ở áp suất xả tương đối thấp.
Khi khí đầu vào đã được điều áp, tỷ số nén yêu cầu sẽ thay đổi. Ví dụ: GZ3-45/0,5-10 hoạt động với áp suất đầu vào là 0,05 MPa và áp suất xả là 1,0 MPa, trong khi GZ3-50/16-150 xử lý áp suất đầu vào là 1,6 MPa và áp suất xả là 14,7 MPa.
Đối với các ứng dụng có áp suất cao hơn, đầu vào có thể đã có giá trị vài MPa. GZ3-40/70-450 được chỉ định cho áp suất hút 7,0 MPa và áp suất xả 44,1 MPa. GZ3-90/100-340 hoạt động từ 9,8 MPa ở đầu vào đến 33,3 MPa khi xả.
Những ví dụ này minh họa tại sao tốc độ dòng chảy không nên được xem xét một cách biệt lập. Áp suất đầu vào, áp suất xả mục tiêu và dung tích khí yêu cầu phải được đánh giá cùng nhau để xác định cấu hình phù hợp.
Trước khi chỉ định máy nén màng GZ3, hãy cung cấp các điều kiện vận hành thực tế và yêu cầu quy trình. Thông tin này giúp xác định kiểu máy và cấu hình phù hợp, bao gồm:
|
Mục lựa chọn |
Thông tin bắt buộc |
|
Dòng khí |
Tốc độ dòng thể tích yêu cầu tính bằng Nm³/h |
|
Tình trạng đầu vào |
Áp suất hút và nhiệt độ hút |
|
Yêu cầu đầu ra |
Áp suất xả yêu cầu |
|
Nhận dạng khí |
Tên khí và thành phần |
|
Tính chất khí |
Tính chất vật lý và hóa học |
|
Nhiệm vụ điều hành |
Các yêu cầu vận hành liên tục, không liên tục hoặc khác |
|
độ tinh khiết |
Giới hạn độ tinh khiết hoặc ô nhiễm khí cần thiết |
|
Điều kiện đặc biệt |
Ăn mòn, độc hại, dễ cháy, nổ hoặc các đặc tính đặc biệt khác |

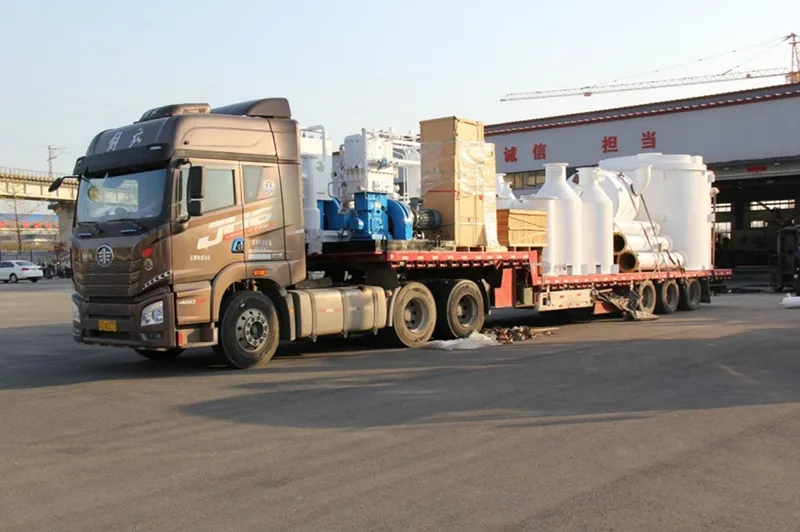

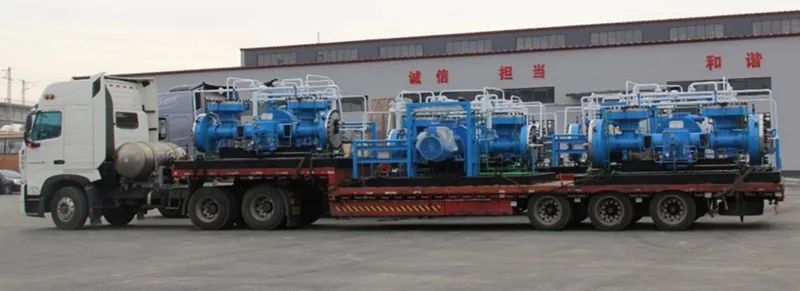

Đối với thiết bị công nghiệp, việc giao hàng là một phần của việc cung cấp thiết bị chứ không phải là việc phải suy nghĩ lại. Sau khi máy nén được hoàn thiện và chuẩn bị vận chuyển, thiết bị sẽ được xử lý theo kích thước và trọng lượng của nó, đảm bảo vận chuyển và chất hàng để giao đến địa điểm của khách hàng.
Đối với các dự án ở nước ngoài, việc sắp xếp đóng gói và vận chuyển cuối cùng phải được xác nhận theo cấu hình máy nén, tuyến đường vận chuyển và yêu cầu về điểm đến.
Máy nén màng GZ3 có thể được xem xét cho các hệ thống khí bao gồm:
·Nén khí có độ tinh khiết cao
·Hệ thống cung cấp gas chuyên dụng
·Điều áp khí trơ
·Xử lý khí hiếm và có giá trị
·Khí xử lý hóa học
·Hệ thống khí hóa dầu
·Dịch vụ khí dễ cháy nổ
·Xử lý khí độc
·Nén khí ăn mòn
·Thiết bị khí áp suất cao
·Hệ thống thử nghiệm khí và phòng thí nghiệm
Các model được cung cấp có phạm vi từ 12 đến 240 Nm³/h. Ngoài ra còn có cấu hình phạm vi 60–90 Nm³/h được liệt kê là GZ3-60～90/7～10-60.
Áp suất khí thải được liệt kê cao nhất là 44,1 MPa đối với GZ3-40/70-450. GZ3-12/36-410 đạt 40,2 MPa.
Đúng. Một số mô hình có điều kiện hút áp lực. Ví dụ: GZ3-90/100-340 được chỉ định với áp suất hút 9,8 MPa.
Cơ hoành ngăn cách buồng khí với hệ thống dầu, ngăn chặn sự tiếp xúc trực tiếp giữa khí nén và dầu bôi trơn.
Bắt đầu với lưu lượng khí yêu cầu, sau đó so sánh áp suất hút thực tế và áp suất xả yêu cầu. Ứng dụng dòng chảy cao ở mức tăng áp suất nhỏ là nhiệm vụ của máy nén khác với ứng dụng dòng chảy thấp yêu cầu hàng chục MPa ở đầu ra.
Cung cấp tên và thành phần khí, tốc độ dòng, áp suất và nhiệt độ hút, áp suất khí thải yêu cầu, điều kiện vận hành và bất kỳ yêu cầu đặc biệt nào liên quan đến độ tinh khiết, vật liệu, độ kín hoặc xử lý khí độc hại. Jinding sau đó có thể xác định cấu hình GZ3 thích hợp.
