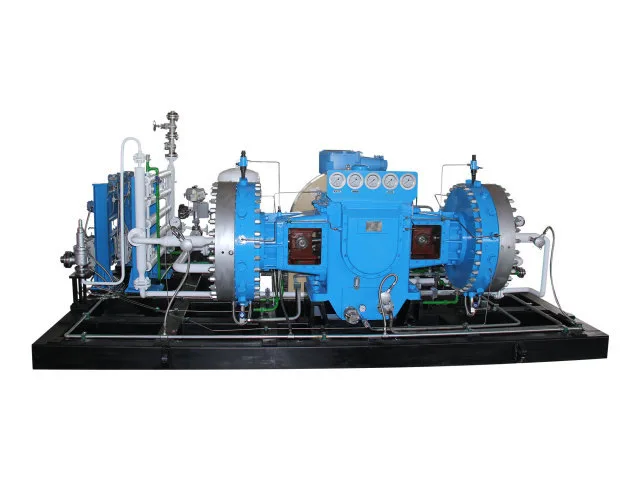

Máy nén màng GD4

Không giống như các hệ thống nén thông thường nơi khí có thể hoạt động gần với các bộ phận cơ khí được bôi trơn, Máy nén màng GD4 sử dụng áp suất thủy lực để dẫn động màng ngăn trong khi vẫn giữ môi trường nén bên trong buồng khí kín được hình thành bởi màng ngăn và đầu xi lanh. Cấu trúc này làm cho GD4 phù hợp với các ứng dụng mà ô nhiễm khí, kiểm soát rò rỉ và khả năng tương thích môi trường phải được xem xét trong quá trình lựa chọn thiết bị. Jinding định cấu hình từng máy nén dựa trên áp suất và nhiệt độ nạp, áp suất khí thải yêu cầu, tốc độ dòng thể tích, thành phần khí và các yêu cầu vận hành cụ thể, cung cấp giải pháp hướng tới ứng dụng hơn cho các dự án nén khí công nghiệp.

Nguyên tắc làm việc

Máy nén màng GD4 sử dụng hệ thống cơ khí và thủy lực điều khiển bằng động cơ để tạo ra chuyển động cần thiết cho quá trình nén khí.

Trong quá trình hoạt động, động cơ điện dẫn động trục khuỷu thông qua hệ thống ròng rọc. Trục khuỷu truyền chuyển động qua thanh truyền làm cho piston bên trong xi lanh dầu chuyển động theo chuyển động tịnh tiến qua lại. Khi piston di chuyển, dầu thủy lực bị dịch chuyển và truyền áp suất lên màng ngăn.

Cơ hoành sau đó di chuyển qua lại giữa phía khí và phía dầu thủy lực. Dưới tác động của các van hút và xả, mỗi chu kỳ màng ngăn sẽ hoàn thành quá trình nạp, nén và xả khí.

Trong quá trình hút, chuyển động của màng ngăn làm tăng thể tích của buồng khí, cho phép môi chất bị nén đi vào qua van nạp. Khi màng ngăn di chuyển theo hướng ngược lại, thể tích buồng giảm và áp suất khí tăng. Khi áp suất đạt đến điều kiện xả yêu cầu, van xả mở ra và khí nén được xả ra ngoài.

Hệ thống thủy lực cũng bao gồm chức năng bù dầu. Trong quá trình vận hành bình thường, một lượng nhỏ dầu có thể quay trở lại từ xi lanh dầu về thùng dầu thông qua khe hở bên trong giữa các bộ phận chuyển động. Bơm dầu bù bổ sung lượng dầu thủy lực cần thiết cho chuyển động của màng ngăn trong quá trình hút.

Lượng dầu được cung cấp lớn hơn một chút so với lượng bị mất do rò rỉ bên trong thông thường. Dầu dư thừa sau đó được đưa trở lại hệ thống điều chỉnh áp suất, giúp duy trì các điều kiện thủy lực cần thiết trong quá trình vận hành máy nén.

Các ngành và khách hàng phù hợp

Chứng nhận và đảm bảo chất lượng

Chứng nhận CE

Máy nén màng GD4 được cung cấp các cân nhắc về việc tuân thủ sản phẩm hiện hành cho thị trường quốc tế. Chứng nhận CE là một phần trong hệ thống chứng nhận và chứng nhận của Jinding dành cho các sản phẩm và dự án yêu cầu tài liệu tiếp cận thị trường liên quan.

Công nghệ được cấp bằng sáng chế

Jinding đã phát triển các công nghệ máy nén và thiết bị được hỗ trợ bởi các thành tựu kỹ thuật được cấp bằng sáng chế. Kinh nghiệm kỹ thuật và phát triển sản phẩm liên tục góp phần thiết kế và sản xuất thiết bị nén màng cho các ứng dụng khí công nghiệp khác nhau.

Phát triển kỹ thuật được tích hợp với các yêu cầu của dự án và sản xuất thiết bị, cho phép phát triển cấu hình máy nén xung quanh các điều kiện vận hành thực tế thay vì chỉ dựa vào các thông số kỹ thuật được tiêu chuẩn hóa.

Chứng nhận dịch vụ hậu mãi năm sao

Jinding có Chứng nhận Dịch vụ Hậu mãi Năm Sao, phản ánh hệ thống dịch vụ đã được thiết lập dành cho khách hàng thiết bị công nghiệp.

Hỗ trợ kỹ thuật có thể bao gồm lựa chọn thiết bị, tư vấn kỹ thuật, hướng dẫn lắp đặt và vận hành, đào tạo vận hành và bảo trì, hỗ trợ từ xa, dịch vụ kỹ thuật tại chỗ, kiểm tra, bảo trì, sửa chữa và hỗ trợ phụ tùng thay thế theo yêu cầu của dự án và dịch vụ.

Đối với người mua công nghiệp, việc mua sắm máy nén không chỉ liên quan đến thiết bị. Hỗ trợ kỹ thuật trong suốt quá trình lắp đặt và vận hành cũng có thể ảnh hưởng đến hiệu suất dự án lâu dài. Jinding cung cấp hỗ trợ dịch vụ trong suốt vòng đời của thiết bị theo các điều khoản hợp đồng và sản phẩm hiện hành.

Câu hỏi thường gặp

Máy nén màng GD4 có thể nén được những loại khí nào?

Sê-ri GD4 có thể được cấu hình cho các loại khí có độ tinh khiết cao, khí trơ, khí dễ cháy và nổ, khí độc và các loại khí đặc biệt khác. Sự phù hợp của cấu hình máy nén cụ thể phụ thuộc vào đặc tính của môi trường nén và điều kiện vận hành.

Khí nén có tiếp xúc với dầu bôi trơn không?

Không có sự tiếp xúc trực tiếp nào xảy ra giữa khí xử lý và hệ thống dầu thủy lực bên trong buồng nén. Cơ hoành ngăn cách môi trường nén với phía dầu của máy nén.

Cần có thông tin gì trước khi chọn Máy nén màng?

Khách hàng nên cung cấp môi trường nén, áp suất nạp, nhiệt độ nạp, áp suất xả yêu cầu và tốc độ dòng thể tích yêu cầu. Đối với các loại khí đặc biệt, cũng cần cung cấp thông tin về thành phần khí và các tính chất vật lý và hóa học liên quan.

GD4 hoạt động như thế nào?

Động cơ dẫn động trục khuỷu và hệ thống piston tạo ra áp suất thủy lực bên trong xi lanh dầu. Áp suất thủy lực di chuyển màng ngăn qua lại, hoàn thành các chu trình nạp, nén và xả khí lặp đi lặp lại thông qua các van hút và xả.

Dòng GD4 sử dụng phương pháp làm mát nào?

Phương pháp làm mát tiêu chuẩn được chỉ định cho cấu hình này là làm mát bằng nước tuần hoàn. Việc bố trí làm mát cuối cùng phải được xác nhận theo yêu cầu của dự án và máy nén đã chọn.

Điện áp làm việc tiêu chuẩn là gì?

Điện áp làm việc quy định là 380V. Yêu cầu về điện có thể được xác nhận trong quá trình lựa chọn kỹ thuật cho các dự án có điều kiện lắp đặt khác nhau.

Máy nén màng GD4 có phù hợp với khí độc hoặc dễ cháy không?

Sê-ri GD4 có thể được cấu hình cho các loại khí dễ cháy, nổ, độc hại và các loại khí đặc biệt khác. Tuy nhiên, môi trường nén và các đặc tính của nó phải được cung cấp trước khi lựa chọn thiết bị để có thể đánh giá cấu hình máy nén cho ứng dụng dự định.
