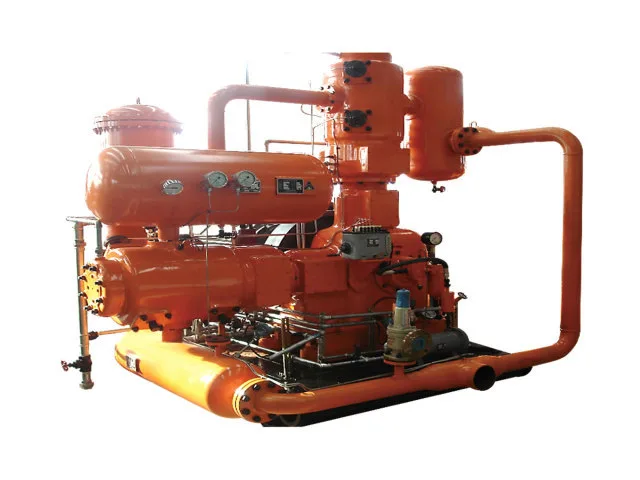

Máy nén Piston loại L là máy nén pittông được phát triển cho dịch vụ khí hóa dầu. Sự bố trí cơ khí của nó sử dụng thân máy tích hợp, trục khuỷu bằng sắt dẻo và hệ thống bôi trơn dương cho các bộ phận truyền động. Piston và đầu chữ thập được nối với nhau bằng kết cấu ren.
Sê-ri có thể được cấu hình cho tối đa hai giai đoạn nén. Tùy thuộc vào kiểu máy đã chọn và khí được nén, xi lanh có thể hoạt động với cơ cấu bôi trơn không dầu hoặc bôi trơn bằng dầu.
Thân chính tạo thành cơ sở cấu trúc của máy nén. Trục khuỷu, cơ cấu thanh truyền và các bộ phận chuyển động khác hoạt động trong một cấu trúc máy tích hợp.
Trục khuỷu được chế tạo từ gang dẻo và truyền chuyển động quay của động cơ sang cơ cấu nén tịnh tiến.
Hệ thống bôi trơn phục vụ các bộ phận cơ khí liên quan đến hoạt động tịnh tiến liên tục và tạo thành một phần của hệ thống vận hành bình thường của máy nén.
Một kết nối ren được sử dụng giữa piston và đầu chữ thập. Đây là một phần của sự sắp xếp cơ khí được sử dụng trong cấu trúc máy nén loại L và hỗ trợ lắp ráp các bộ phận chuyển động qua lại.
Máy nén Piston loại L được chế tạo trong phạm vi thiết kế chung sau:
· Hành trình: 180–240 mm
· Tốc độ: 420–590 vòng/phút
· Độ căng cần piston định mức: 42–68 kN
· Tải trọng định mức của cần piston: 42–68 kN
· Công suất truyền động: 75–280 kW
· Giai đoạn nén tối đa: 2
· Lĩnh vực ứng dụng chính: Ngành hóa dầu
|
Người mẫu |
Áp suất đầu vào |
Áp suất đầu ra |
Tốc độ dòng thể tích danh nghĩa |
Phương pháp bôi trơn xi lanh |
Quyền lực |
Tốc độ |
|
L5.5W-135/2.5-6 |
0.25 |
0.6 |
135 |
Không dầu |
280 |
490 |
|
L5.5W-20/18 |
Áp suất khí quyển |
1.8 |
20 |
Không dầu |
200 |
490 |
|
L5.5W-30/0.04-8 |
0.004 |
0.8 |
30 |
Không dầu |
200 |
490 |
|
L5.5W-21/1-40 |
0.1 |
4.0 |
21 |
Không dầu |
200 |
490 |
|
4L-65/-0,4-0,7 |
-0.04 |
0.07 |
65 |
Có dầu |
132 |
420 |
|
4LW-50/2.5-9 |
0.25 |
0.9 |
50 |
Không dầu |
75 |
420 |
|
4LW-12/0.25-8 |
0.025 |
0.8 |
12 |
Không dầu |
75 |
420 |
|
4LW-13/1.5-9 |
0.15 |
0.9 |
13 |
Không dầu |
75 |
420 |
|
4LW-22/12 |
Áp suất khí quyển |
2.2 |
12 |
Không dầu |
132 |
420 |
|
4LW-10.5/0.5-13 |
0.05 |
1.3 |
10.5 |
Không dầu |
110 |
420 |
Yêu cầu nén hydro có thể thay đổi tùy theo tốc độ dòng chảy, áp suất hệ thống và điều kiện quy trình tiếp theo. Việc lựa chọn máy nén phải dựa trên các thông số vận hành hydro thực tế.
Khí dầu mỏ, hydrocacbon nhẹ, khí giàu và các loại khí xử lý khác có thể cần nén trong quá trình sản xuất, vận chuyển hoặc xử lý quy trình.
Nitơ có thể được nén để cung cấp cho quy trình công nghiệp và các ứng dụng truyền khí.
Máy nén loại L có thể được xem xét cho các ứng dụng xử lý liên quan đến ethylene hoặc propylene, tùy thuộc vào việc xác nhận thành phần khí thực tế và các yêu cầu vận hành.
Công suất và phạm vi áp suất sẵn có cũng có thể hỗ trợ các dự án khí công nghiệp yêu cầu cấu hình máy nén pittông.
Jinding đã sản xuất máy nén công nghiệp và thiết bị sản xuất axetylen từ năm 1995.
Dòng sản phẩm máy nén của hãng bao gồm máy nén màng, máy nén piston và máy nén dẫn động bằng chất lỏng. Cơ sở sản xuất của công ty bao gồm gia công, lắp ráp, hàn, sơn, thử nghiệm và phát triển kỹ thuật.
Đối với các dự án Máy nén Piston loại L, Jinding có thể cung cấp hỗ trợ bao gồm lựa chọn thiết bị, truyền thông kỹ thuật, sản xuất và dịch vụ tiếp theo.
Dòng sản phẩm này dành cho các loại khí bao gồm hydro, nitơ, khí dầu mỏ, khí hydrocarbon nhẹ, ethylene, propylene, khí giàu và khí phân tích. Lựa chọn cuối cùng phải được xác nhận theo yêu cầu về thành phần khí và quy trình thực tế.
Lưu lượng thể tích danh nghĩa lớn nhất trong danh sách mô hình được cung cấp là 135 Nm³/phút.
Không. Hầu hết các mẫu được liệt kê đều sử dụng bôi trơn xi lanh không dầu, trong khi mẫu 4L-65/-0,4-0,7 được liệt kê có bôi trơn bằng dầu.
Đúng. Một số mô hình được liệt kê sử dụng áp suất khí quyển làm điều kiện đầu vào.
Đúng. Phạm vi được cung cấp bao gồm các điều kiện hút áp suất thấp và một model có áp suất đầu vào -0,04 MPa(G).
Áp suất đầu ra được liệt kê cao nhất là 4,0 MPa(G).
Đặc tả thiết kế cơ bản cho phép thực hiện tối đa hai giai đoạn nén.
Vui lòng cung cấp môi trường khí, áp suất đầu vào, nhiệt độ đầu vào, áp suất đầu ra, lưu lượng khí cần thiết và bất kỳ yêu cầu vận hành đặc biệt nào.
