Trong quá trình nén khí đặc biệt, mối quan tâm chính không chỉ là áp suất đầu ra cần thiết. Ô nhiễm khí, rò rỉ, mỏi màng ngăn, mòn van và độ ổn định của hệ thống thủy lực có thể ảnh hưởng trực tiếp đến sản xuất. Máy nén màng GV3 giải quyết các yêu cầu vận hành này thông qua cách ly màng ngăn, buồng nén kín, khoang màng được tối ưu hóa và trạm bơm dầu độc lập. Cấu trúc hình chữ V cũng mang lại sự sắp xếp nhỏ gọn cho việc lắp đặt và bảo trì công nghiệp.
Đối với các loại khí độc, dễ cháy, nổ hoặc ăn mòn, việc ngăn chặn khí hiệu quả là một yếu tố quan trọng cần cân nhắc khi lựa chọn máy nén.
Máy nén màng GV3 sử dụng màng ngăn giữa buồng khí và hệ thống truyền động thủy lực. Đầu xi lanh và màng ngăn tạo thành buồng nén, tách khí xử lý ra khỏi xi lanh dầu và cacte trong quá trình hoạt động bình thường.
Cơ hoành đóng vai trò là bộ phận làm kín chuyển động giữa mặt khí và mặt thủy lực. Thiết kế này giúp hạn chế sự tiếp xúc trực tiếp giữa khí xử lý và hệ thống truyền động cơ khí. Lựa chọn vật liệu cuối cùng và bố trí bịt kín phải được đánh giá theo thành phần khí, áp suất vận hành, nhiệt độ và khả năng tương thích hóa học.
GV3 sử dụng cấu hình khoang màng được tối ưu hóa được thiết kế để phù hợp với chuyển động tịnh tiến của màng và hỗ trợ hiệu suất thể tích. Hình dạng khoang ảnh hưởng đến dòng khí trong buồng nén và điều kiện hoạt động của màng ngăn.
Tuổi thọ của màng ngăn và van khí phụ thuộc vào điều kiện vận hành thực tế, bao gồm thành phần khí, tỷ lệ áp suất, nhiệt độ, tần suất vận hành và số giờ chạy tích lũy. Việc lựa chọn đúng model, vận hành trong giới hạn quy định và bảo trì thường xuyên là rất quan trọng đối với hiệu suất lâu dài.

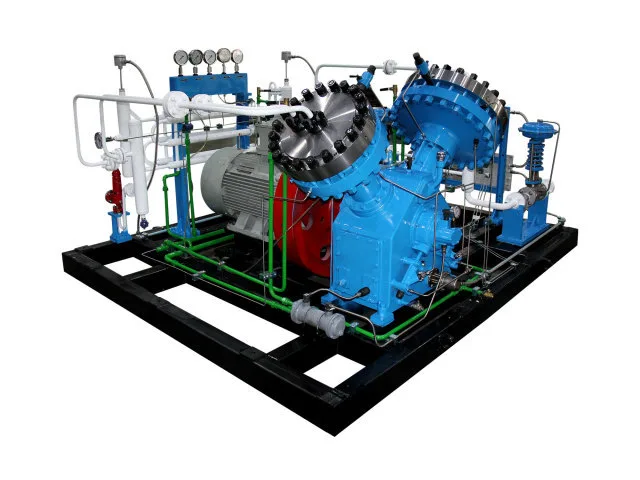

GV3 áp dụng cách sắp xếp cấu trúc hình chữ V nhằm mang lại cách bố trí thiết bị nhỏ gọn và vận hành cơ học cân bằng. Kích thước tổng thể và cách bố trí kết nối của nó cần được xem xét khi tích hợp máy nén vào hệ thống khí công nghiệp.
Trạm thủy lực, bộ phận nén khí và hệ thống truyền động cơ khí phục vụ các chức năng riêng biệt trong thiết bị. Sự sắp xếp này giúp tổ chức các hoạt động kiểm tra và bảo trì, mặc dù yêu cầu truy cập phụ thuộc vào cấu hình cụ thể.
Trước khi lắp đặt, hãy xác nhận kích thước thiết bị, hướng đường ống, kết nối nước làm mát, nguồn điện và khoảng cách bảo trì. Việc tiếp cận giao thông, các yêu cầu về nền móng và điều kiện vận hành địa điểm cũng cần được xem xét trong quá trình lập kế hoạch bố trí.
Động cơ dẫn động trục khuỷu thông qua cơ cấu truyền động. Trục khuỷu và thanh truyền chuyển đổi chuyển động quay thành chuyển động tịnh tiến của piston trong xi lanh dầu.
Áp suất thủy lực sinh ra sẽ truyền lực tới màng ngăn, khiến nó di chuyển trong buồng khí. Trong quá trình hút, khí đi vào qua van đầu vào. Trong quá trình nén, màng ngăn làm giảm thể tích buồng và tăng áp suất khí. Khi đạt đến điều kiện xả yêu cầu, van xả mở ra và khí nén rời khỏi buồng.
Hệ thống bù dầu thủy lực duy trì lượng dầu cần thiết cho chuyển động của màng theo thiết kế của thiết bị.
Động cơ → Trục khuỷu → Thanh kết nối → Piston xi lanh dầu → Dầu thủy lực → Màng chắn → Nén khí
Chi tiết cấu hình sau đây mô tả cách thiết lập GV3 được chỉ định. Xác nhận các thông số cuối cùng so với model đã chọn và bảng dữ liệu kỹ thuật trước khi đặt hàng.
Các lĩnh vực ứng dụng điển hình bao gồm nén khí có độ tinh khiết cao, xử lý khí đặc biệt, thu hồi và tái chế khí, hệ thống xử lý hóa học, thiết bị thí nghiệm và nghiên cứu cũng như hệ thống khí liên quan đến năng lượng. Sự phù hợp với bất kỳ loại khí cụ thể nào phụ thuộc vào đặc tính của nó, tốc độ dòng chảy yêu cầu, điều kiện đầu vào, áp suất xả và cấu hình được phê duyệt của máy nén.
Để lựa chọn model và báo giá, vui lòng cung cấp các thông tin sau:
Những chi tiết này giúp xác định cấu hình phù hợp dựa trên điểm vận hành hoàn chỉnh thay vì chỉ dựa trên áp suất hoặc tốc độ dòng chảy.
