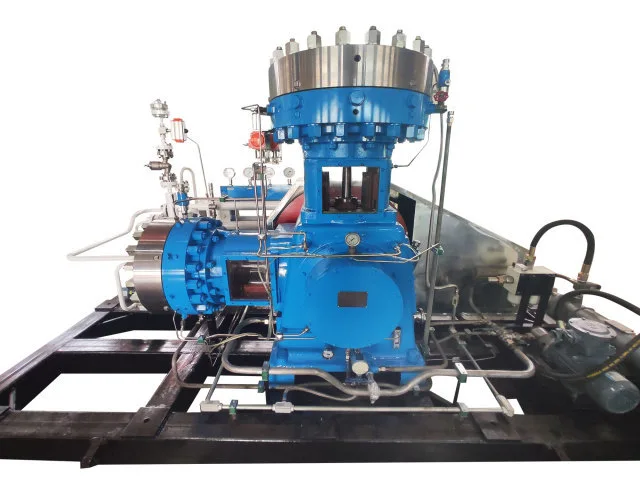

Máy nén màng GL4

Máy nén màng GL4 kết hợp bố cục cơ học hình chữ L với công nghệ tách khí màng. Cơ cấu tay quay dẫn động bằng động cơ truyền áp suất thủy lực tới màng ngăn, cho phép khí được nén bên trong buồng kín mà không tiếp xúc trực tiếp với dầu bôi trơn. So với các bố trí nén pittông thông thường, cấu hình hình chữ L giúp cải thiện cân bằng công suất và vận hành mượt mà hơn, giúp máy nén phù hợp với việc nén khí công nghiệp liên tục trong đó độ ổn định vận hành và độ sạch của khí là rất quan trọng.

Cấu trúc hình chữ L để nén ổn định

Đặc điểm cấu trúc chính của Máy nén màng GL4 là sự sắp xếp hình trụ hình chữ L. Cấu hình này kết hợp các đặc tính vận hành của cấu trúc dọc và ngang và giúp cải thiện sự cân bằng cơ học trong quá trình vận hành qua lại.

Đối với người dùng công nghiệp, điều này có nghĩa là máy nén được chế tạo không chỉ đáp ứng các yêu cầu về áp suất và lưu lượng. Chuyển động ổn định, tải trọng cơ học cân bằng và vận hành mượt mà hơn cũng được cân nhắc khi lựa chọn dòng GL4 cho hệ thống nén khí.

Thiết kế nén hai giai đoạn

Dòng GL4 sử dụng cấu trúc nén hai giai đoạn. Khí được nén dần dần thay vì hoàn thành việc tăng áp suất hoàn toàn trong một giai đoạn nén duy nhất.

Sự sắp xếp này hỗ trợ các ứng dụng trong đó yêu cầu về áp suất và đặc tính khí cần được xem xét cùng nhau. Cấu hình cuối cùng có thể được lựa chọn theo áp suất hút, áp suất xả, lưu lượng thể tích yêu cầu, môi trường khí và điều kiện vận hành.

GL4 hoạt động như thế nào

Động cơ điện dẫn động trục khuỷu thông qua hệ thống truyền động. Trục khuỷu biến chuyển động quay thành chuyển động tịnh tiến của piston bên trong xi lanh dầu thủy lực.

Khi piston di chuyển, dầu thủy lực truyền áp suất tới màng ngăn, khiến nó chuyển động qua lại. Chuyển động của màng ngăn làm thay đổi thể tích của buồng khí. Trong quá trình hút, khí đi vào qua van đầu vào. Trong quá trình nén, thể tích buồng giảm và áp suất khí tăng. Khi đạt đến áp suất cần thiết, van xả sẽ mở và khí nén rời khỏi buồng.

Hệ thống dầu bù duy trì lượng dầu thủy lực cần thiết trong quá trình vận hành. Dầu dư thừa được điều tiết và quay trở lại thông qua hệ thống kiểm soát áp suất, cho phép màng ngăn hoạt động chống lại đầu xi lanh theo yêu cầu trong chu kỳ nén.

Buồng nén khí không dầu

Khí nén được tách biệt khỏi dầu thủy lực bằng màng ngăn.

Sự tách biệt này là một trong những lý do chính khiến máy nén màng được sử dụng cho các loại khí không thể chịu được sự ô nhiễm từ dầu bôi trơn. Khí xử lý vẫn ở bên trong buồng nén kín và không tiếp xúc trực tiếp với các bộ phận truyền động được bôi trơn.

Buồng xi lanh kín cũng hỗ trợ hiệu suất bịt kín đáng tin cậy, điều này đặc biệt quan trọng khi xử lý các loại khí có độ tinh khiết cao, khí độc, khí dễ cháy, khí ăn mòn và các phương tiện đặc biệt khác.

Khí nén thích hợp

Máy nén màng GL4 có thể được cấu hình cho các ứng dụng liên quan đến:

· Khí có độ tinh khiết cao

· Khí trơ

· Khí dễ cháy và dễ nổ

· Khí độc và có hại

· Khí ăn mòn

· Khí quý hiếm

· Các loại khí công nghiệp đặc biệt khác

Cấu hình vận hành chính

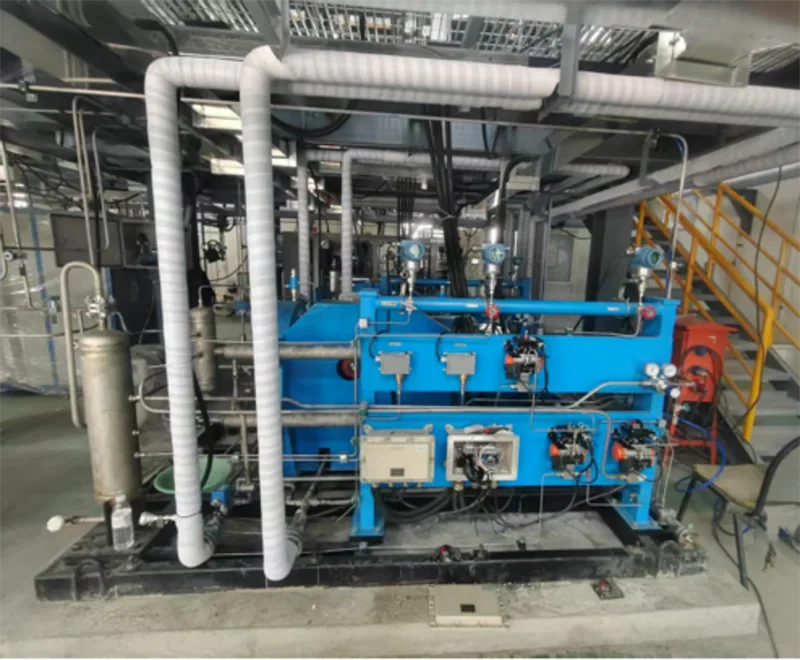

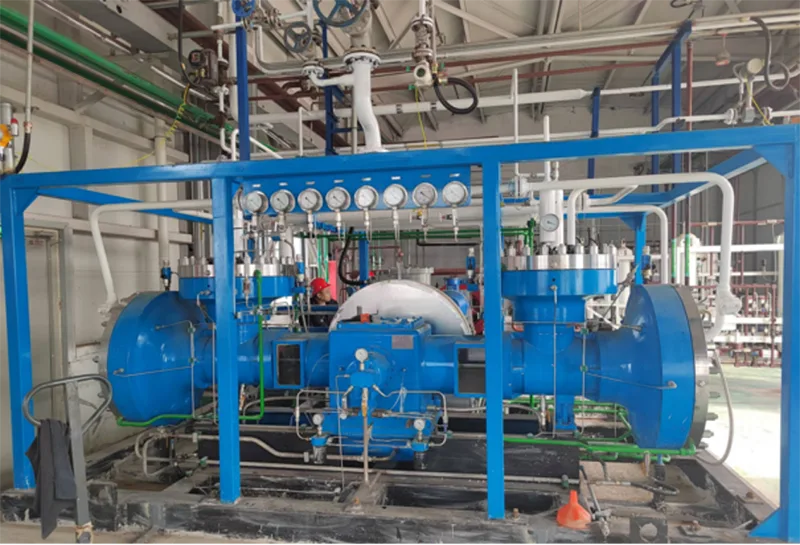

Ứng dụng cho hệ thống khí công nghiệp

Hỗ trợ kỹ thuật từ lựa chọn đến vận hành

Jinding cung cấp hỗ trợ kỹ thuật trong suốt quá trình cung cấp thiết bị, bao gồm lựa chọn máy nén, tư vấn kỹ thuật, sản xuất thiết bị, hỗ trợ lắp đặt và vận hành, đào tạo vận hành và bảo trì, hỗ trợ kỹ thuật từ xa, dịch vụ tại chỗ, bảo trì thiết bị, sửa chữa và cung cấp phụ tùng.

Đối với các dự án công nghiệp quốc tế, đội ngũ kỹ thuật có thể liên lạc với khách hàng từ xa trong quá trình lựa chọn và vận hành thiết bị.

Câu hỏi thường gặp

Sự khác biệt chính giữa Máy nén màng GL4 và Máy nén thông thường là gì?

Sự khác biệt chính là màng ngăn tách khí nén khỏi hệ thống truyền động thủy lực được bôi trơn. Khí không tiếp xúc trực tiếp với dầu bôi trơn trong quá trình nén.

Tại sao dòng GL4 sử dụng cấu trúc hình chữ L?

Việc bố trí xi lanh hình chữ L được thiết kế để cải thiện sự cân bằng công suất và độ trơn tru khi vận hành bằng cách kết hợp các đặc điểm của cách bố trí máy nén dọc và ngang.

Dòng GL4 có phù hợp với khí dễ cháy hoặc độc hại không?

Nó có thể được cấu hình cho các loại khí dễ cháy, nổ, độc hại và các loại khí đặc biệt khác. Cấu hình máy nén thực tế phải được xác định theo đặc tính khí cụ thể và điều kiện vận hành.

Dòng GL4 có sử dụng làm mát bằng nước không?

Đúng. Phương pháp làm mát tiêu chuẩn được cung cấp cho dòng sản phẩm này là làm mát bằng nước tuần hoàn.

Jinding có thể cung cấp hỗ trợ kỹ thuật sau khi giao hàng không?

Đúng. Jinding cung cấp tư vấn kỹ thuật, hỗ trợ từ xa, hỗ trợ bảo trì, đào tạo, dịch vụ kỹ thuật tại chỗ nếu cần, sửa chữa thiết bị và hỗ trợ phụ tùng thay thế.
