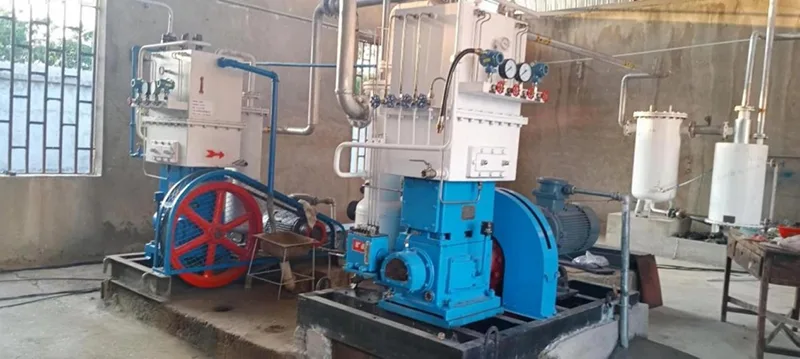

Tách khí là một vấn đề quan trọng cần cân nhắc khi nén các loại khí có độ tinh khiết cao hoặc đặc biệt. Trong Máy nén màng D, một màng ngăn tách khí xử lý khỏi phía thủy lực và bôi trơn của máy nén. Quá trình nén khí diễn ra thông qua chuyển động của màng ngăn chứ không phải qua tiếp xúc trực tiếp của piston với buồng khí, giúp ngăn chặn sự tiếp xúc trực tiếp giữa khí xử lý và dầu bôi trơn.
Đặc điểm cấu trúc chính của máy nén màng là sự tách biệt giữa khí nén và hệ thống truyền động thủy lực.
Trong máy nén piston thông thường, piston hoạt động trực tiếp bên trong xi lanh khí. Máy nén màng có cách tiếp cận khác. Cơ hoành tạo thành một rào cản giữa buồng khí và phía thủy lực. Cơ hoành di chuyển dưới sự dẫn động thủy lực và truyền chuyển động nén sang khí mà không cần tiếp xúc trực tiếp giữa khí xử lý và hệ thống bôi trơn.
Sự sắp xếp này đặc biệt phù hợp khi khí nén cần được tách biệt khỏi dầu hoặc hệ thống thủy lực.

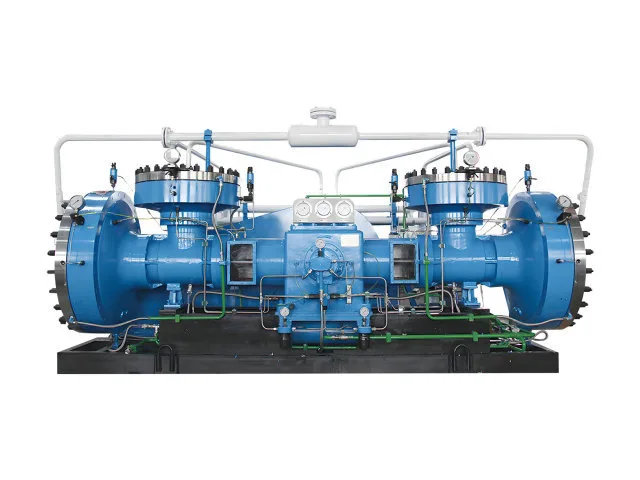

Máy nén màng D sử dụng cơ chế nén hai giai đoạn. Thay vì tăng áp suất hoàn toàn trong một bước nén, khí sẽ trải qua hai giai đoạn nén. Sự sắp xếp này cho phép các mô hình có sẵn bao gồm các kết hợp khác nhau của áp suất đầu vào, áp suất đầu ra và lưu lượng khí.
|
Người mẫu |
Áp suất đầu vào MPa(G) |
Chỗ thoát áp lực MPa(G) |
danh nghĩa thể tích tốc độ dòng chảy (Nm3/giờ) |
Quyền lực (KW) |
Tốc độ (vòng/phút) |
Kích thước L*W*H(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Khí quyển áp lực |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18,5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Khí quyển áp lực |
0,4 |
75 |
18,5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Khí quyển áp lực |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Khí quyển áp lực |
2.0 |
10 |
7,5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6.0 |
50 |
18,5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
Máy nén màng D có thể được cấu hình cho một số loại khí công nghiệp và đặc biệt:
Khí có độ tinh khiết cao
Khí trơ
Khí dễ cháy và nổ
Khí độc
Khí đặc biệt khác
Nó được thiết kế để nén các loại khí có độ tinh khiết cao, trơ, dễ cháy, nổ, độc hại và các loại khí đặc biệt khác với các yêu cầu về tốc độ dòng chảy và áp suất khác nhau.
Một màng ngăn cách buồng khí xử lý với hệ thống thủy lực và bôi trơn, giảm thiểu nguy cơ tiếp xúc trực tiếp giữa khí và dầu bôi trơn.
Khí xử lý được cách ly khỏi phía thủy lực và bôi trơn bằng màng ngăn. Do đó, thiết bị được mô tả chính xác hơn là sử dụng nén khí tách biệt bằng màng ngăn hơn là phân loại toàn bộ máy là không dầu.
Cấu hình dòng D được chỉ định sử dụng cơ chế nén hai giai đoạn.
Các mô hình được liệt kê bao gồm tốc độ dòng chảy danh nghĩa từ 10 đến 2.710 Nm³/h.
Các mẫu được chọn trong phạm vi được liệt kê có áp suất đầu ra tối đa là 22 MPa(G).
Đúng. Cấu hình kỹ thuật quy định sử dụng hệ thống làm mát bằng nước tuần hoàn.
